KXJ127矿用隔爆兼本质安全型电气控制箱

  KXJ127矿用隔爆兼本质安全型电气控制箱(以下简称控制箱)主要安装于煤矿井下机电硐室、排水泵房、皮带机头、临时排水点等地点,连接在矿上以太网内,用于地面与井下进行数据、图像传输。控制箱内部的输入输出设置有隔离电路,可靠的电气保护和安全保护,从而确保控制器的可靠运行和电气安全。控制箱连接在能够上网的场合,能够与远程指挥端形成虚拟内网,方便对设备进行远程诊断、程序下载等工作。

  •   a)环境温度-10℃~ +40℃

      b)海拔高度不超过2000m

      c)周围相对湿度不大于95%(+25℃时)

      d)具有甲烷混合气体的矿井下

      e)无显著振动和冲击的地方

      f)能防止滴水的地方

      g)水平安装(倾斜度不超过15度)

  •   工作电压:127V.AC/36V.AC/24V.AC,工作电流:≤0.5A。

      输入输出口

      输入口:8路无源开关量信号:在断开时,两输出端之间的漏电阻应不小于100kΩ,在闭合且灌入电流为2mA时,输出端电压应不高于0.5V。

      输出口: 6路继电器输出,触点容量:250V/5A.AC。

      功能:根据现场使用情况,通过设定输入口的状态,控制输出口继电器的状态。

      显示:液晶显示屏,实现各种功能的设定和状态指示。

  •   产品结构特点

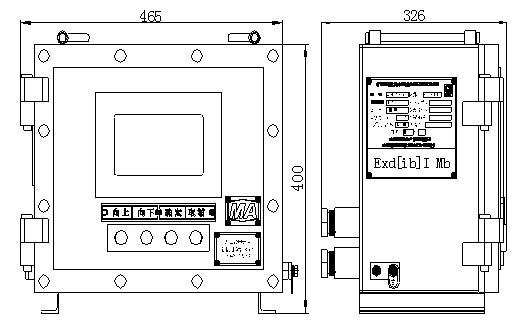

      KXJ127电气控制箱的外形结构如图1所示。

      图1 KXJ127控制箱的外形结构图

      本控制箱为直接引入式结构,主隔爆腔采用螺栓紧固式结构,便于设备的安装、调试与维护。主隔爆腔内正面安装有PLC模块、继电器和光耦板等电器件。左侧装有本安电源,底板装有接线端子。前门面板上有操作按钮和超大的液晶触摸屏,操作界面简单、友好。主腔后装有10个压紧螺母引入装置,电缆可直接引入主腔。
